模型

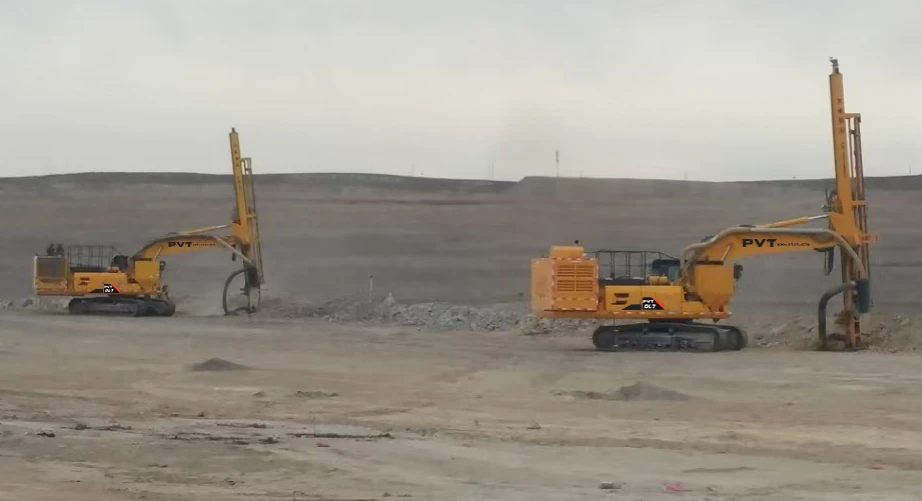

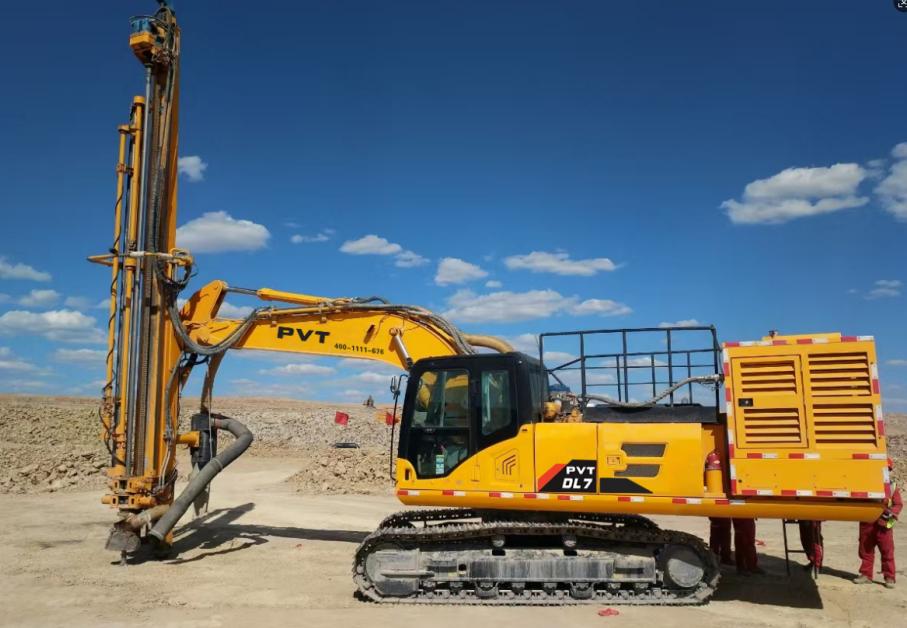

PVT-DL7 切削鉆孔機、潛孔鉆床

原來的

中國

品牌

PVT

鉆孔方法

切割，高壓-潛孔鉆頭

鉆孔直徑(mm)

90-200

鉆孔深度(m)

自動-更換桿18（最大深度120m）

鉆桿長度(m)

6

鉆桿直徑(mm)

?76,?89

鉆桿儲存裝置

2+1

上車回轉(度)

360

三軸-和四軸-底盤之間存在細微差別

履帶寬度(mm)

3490

標距寬度(mm)

2380

履帶寬度(mm)

600

離地間隙(毫米)

470

最大限度。牽引力(kN)

212

行駛速度(公里/小時)

3.5/5.5

爬坡能力（度）

35

繁榮

臂長(mm)

5700

臂架角度（度）

-45-60

喂養

進給行程（毫米）

6700

頂角(度)

±120

傾斜角度（度）

±15

最大推力(kN)

40

最大起重能力(kN)

40

回轉支承扭矩(Nm)

4000

轉速(rpm)

0-220

出行方式

被跟蹤的

傳動方式

全液壓

壓縮空氣系統

空壓機型號

PDSJ850S(加強型)

制造商

復盛艾爾曼

螺桿式

非對稱直線轉子

排量(m3/min)

24.1

排出壓力(MPa)

20.4

柴油機型號

康明斯L9CS4

額定功率(kW)

266

轉速(r/min)

1800

液壓系統

壓力/流量

33±1/225X2+20

柴油機型號

WP7H

制造商

濰柴

額定功率(kw)

129

轉速(r/min)

2000

冷卻系統

水-冷卻

排量(L)

6.8

回轉馬達

J6K310

行走馬達

IGT17W2

吸塵器電機

RDC-165-MD

行走裝置

山推四-輪-和-一-皮帶

行走馬達

山推一體化電機及減速箱

除塵器

旋風+層流

除塵方式

干燥

機組總功率(kW)

118+266

駕駛室特點

駕駛室配備冷暖空調和空氣凈化設備，防止室外灰塵進入室內，改善了工人的工作條件。

監控功能

系統運行參數、指示燈、故障報警等集成顯示在駕駛室儀表上，讓駕駛員對運行狀態一目了然。

控制特點

鉆機的所有操作-包括操縱、調姿、定位、鉆孔-均通過駕駛室內的先導操縱桿集中控制，所有動作均符合挖掘機操作習慣。

鉆臂、鉆架特點

鉆臂采用大箱體結構，鉆架采用高-鋼板彎梁結構，堅固可靠。

配套沖擊器型號

DN45A,DN55A,DN65A

外形尺寸（長×寬×高毫米）

11000×2980×8885

重量（噸）

25
